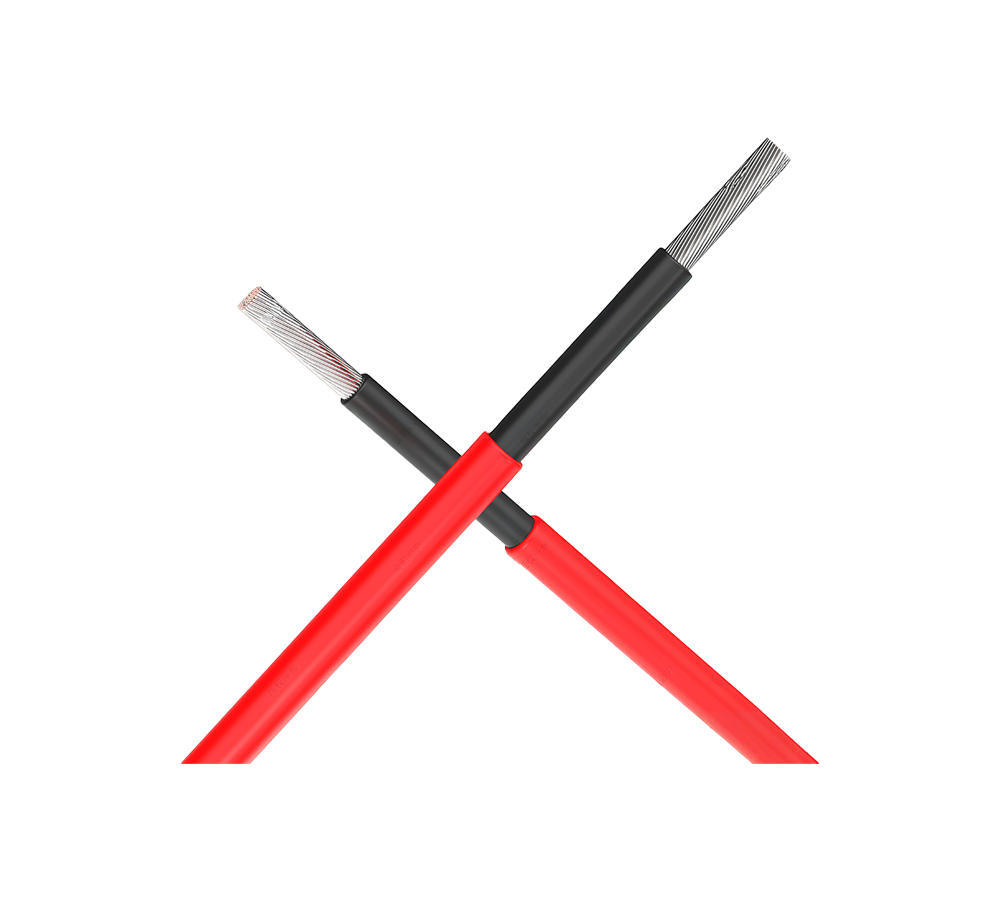

光伏电缆

首页产品光伏电缆

光伏电缆

[ 光伏电缆 ]

光伏电缆

[ 产品概述 ]

光伏电缆是太阳能光伏发电系统中的专用电缆，主要用于光伏组件之间、组件与逆变器之间的直流电力传输。产品具有优异的耐候性、耐紫外线、耐高低温等特性，适用于户外严苛环境。

产品
画册

相关
产品

联系
我们

所有产品分类

Details

产品详情

经济高效

安全可靠

高绝缘强度

安装便捷

[: 001 ]

产品分类

型号	名称	标准
PV1-F	光伏用交联聚烯烃绝缘电缆	TUV 2 PfG 1169
H1Z2Z2-K	光伏用交联聚烯烃绝缘护套电缆	EN 50618
PV-WDZ	无卤低烟阻燃光伏电缆	GB/T 33594

[: 002 ]

电压等级

DC 1.8kV（组件间连接）

DC 0.6/1kV（阵列至逆变器）

[: 003 ]

技术参数

导体

材料：

镀锡铜导体（抗氧化）

截面：

2.5-35mm²（常用4mm²、6mm²）

结构：

5类多股绞合（高柔韧性）

绝缘与护套

绝缘材料指标：

交联聚烯烃（XLPO）

护套材料指标：

无卤交联聚烯烃

护套厚度指标：

0.5-1.0mm

外径公差指标：

±0.1mm

电气性能

导体电阻标准值：

≤5.09Ω/km（4mm²）

耐压测试标准值6.5kV/5min（1.8kV级）

绝缘电阻标准值≥1000MΩ·km

环境特性

温度范围：

-40℃～+120℃

紫外线防护指标：

通过3000小时QUV测试

耐酸碱指标：

通过pH2-12溶液测试

阻燃等级：

IEC 60332-1（可选V0级）

[: 004 ]

产品特点

专用材料配方

绝缘层添加抗UV剂和抗氧化剂

护套通过1000小时氙灯老化测试

安全性能突出

通过TUV认证的耐电痕测试（≥600V）

无卤素配方（燃烧时毒性指数≤5）

防水型（KVVP2-22）通过IP67等级测试

安装优势

90℃时弯曲半径≥4D

允许最大直流系统电压：1.8kV

长寿命设计

预期使用寿命：25年（户外）

通过-40℃低温冲击试验

[: 005 ]

应用场景

在光伏系统中，组件间连接推荐使用 PV1-F 型号线缆，典型规格为 4mm²，有红色和黑色两种颜色可供区分线路。

组串与汇流箱之间的连接，H1Z2Z2-K 型号线缆是理想选择，其典型规格为 6mm²，具备双绝缘特性，保障连接安全稳定。

对于屋顶光伏系统，推荐采用 PV-WDZ 型号线缆，选用阻燃型 10mm² 规格，能在屋顶复杂环境下确保用电安全。

在光伏电站的建设中，PV1-F 型号线缆同样适用，不过会采用 35mm² 的橙色线缆，以满足电站较大的电流传输需求。

不同的应用位置根据其环境和传输要求，匹配相应型号和规格的线缆，从而保障光伏系统的高效、安全运行。

[: 006 ]

选型指南

按电流选择

当组件电流不超过 10A 时，推荐使用 4mm² 截面的线缆，线缆最大铺设长度可达 100m，以保障电流稳定传输。

若组件电流处于 10-15A 区间，6mm² 截面的线缆是合适之选，此时线缆最大长度需控制在 80m 以内，避免因线路过长导致损耗过大。

当组件电流在 15-20A 范围时，应采用 10mm² 截面的线缆，同时线缆最大长度限制为 50m，从而确保电流传输的安全性和有效性。

综合来看，组件电流大小直接影响线缆推荐截面与最大铺设长度的选择，合理匹配才能保障电路系统高效运行。

按环境选择

常规环境：

PV1-F

高寒地区：

-40℃专用型

防火场所：

PV-WDZ

颜色区分

正极：

红色

负极：

黑色

接地：

黄绿色

[: 007 ]

安装规范

敷设要求

固定间距：

水平≤0.5m，垂直≤1m 禁止与交流电缆同管敷设

最小弯曲半径：

4倍电缆直径（安装时）

连接要求（使用MC4专业接头）

剥线长度：

12±1mm

压接压力：

≥8kN（4mm²）

注意事项

避免机械损伤（特别是屋顶敷设）

预留温度引起的长度变化余量

[: 008 ]

执行标准

在光伏产品认证领域，TUV 认证机构依据 2 PfG 1169 标准，对产品进行耐 UV、耐高温等测试项目，确保产品在复杂光照和高温环境下的稳定性与可靠性。

UL 认证则按照 4703 标准，着重对光伏产品的燃烧性能展开检测，以此评估产品在火灾等极端情况下的安全性。

CQC 认证遵循 GB/T 33594 标准，为国内光伏产品提供专业认证服务，保障产品符合国内市场的质量与安全要求。

不同认证机构依托各自标准与测试项目，从多个维度对光伏产品进行严格检验，为产品质量和市场准入提供有力保障。

产品包装

防紫外线包装卷盘

标准长度：100m/卷（4-6mm²）

质量保证

储存期限：不超过24个月

质保承诺：10年材料质保

注：可根据客户需求提供定制长度、颜色及特殊性能（如防鼠蚁、耐油等）产品。
